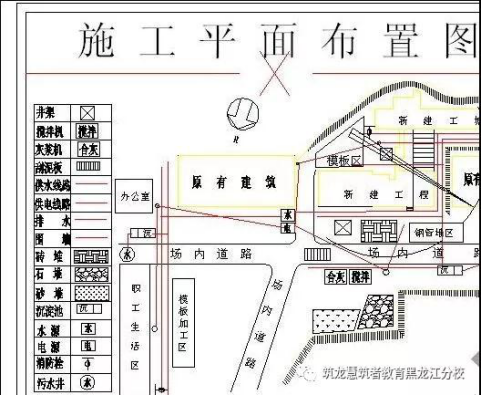

一、 绘制好施工现场总平面布置图的方法

（一）施工总平面图的绘制

1、施工总平面图的主要内容

（1）建筑平面图上已建和拟建的地上和地下一切建筑物，构筑物和管线的位置或尺寸。

（2）测量放线标桩、地形等高线和取舍土地点。

（3）移动式起重机的开行路线及垂直运输设施的位置。

（4）材料、加工半成品、构件和机具的堆场。

（5）生产、生活用临时设施。如搅拌站、高压泵站、钢筋棚、木工棚、仓库、办公室、供水管、供电线路、消防设施、安全设施、道路以及其他需搭建或建造的设施。

（6）现场试验室。

（7）必要的图例、比例尺、方向及风向标记。

2、设计步骤

（1）绘制已有建筑物(构筑物)、道路和待建建筑物、确定施工现场区域、设置围墙。

（2）确定起重机械的位置。起重机械包括塔吊（有轨式、固定式）、井架、龙门架及汽车起重机械等几种。

塔吊的布置：

1）塔吊的平面位置。主要取决于建筑物的平面形状和四周场地条件。

2）有轨式塔吊:一般应在场地较宽的一侧设建筑物的长度方向布置。布置方法有：设建筑物单侧布置、双侧布置和跨内布置三种。

固定式塔吊：一般布置在建筑物中心、或建筑物长边的中间。

3）塔吊的服务半径。

4）起吊高度（安全高度）

5）起吊重量（最远距离、最重构件）

（3）确定搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围。

1）加工棚：建筑物四周

2）仓库和堆场的布置。

根据各施工阶段的需要和材料设备使用的先后顺序来进行布置、提高场地使用的周转效率。

3）搅拌站的位置应尽可能布置在垂直运输机械附近、以减少砼及砂浆的水平运距。

（4）布置运输道路

1）尽可能利用原有道路；

2）满足消防要求、宽度不小于3.5m；

3）汽车单行道的最小宽度为3m。

（5）布置临时设施：

办公用房、工人宿舍、现场试验室、垃圾处理站等。

（6）临时水、电线路。

1）临时供水的布置。

供水管网布置；管径大小计算。

2）临时供电的布置。

用电量和导线等计算：变电器、配电箱布置、安全架空距离

（7）设置图例、说明、指北针等；打印、出图

3、设计依据

（1）规划图、总平面图、竖向布置图和地下设施布置图等。

（2）工程建筑总工期、分期建设情况与要求

（3）施工部署和主要单位工程施工方案

（4）工程施工总进度计划

（5）主要材料、构件和设备的供应计划及周转周期

（6）主要材料、构件和设备的供货与运输方式

（7）各类临时设施的类别、数量等

4、设计原则

在满足现场施工条件下、布置紧凑、便于管理尽可能减少施工用地

（1）在满足施工顺利进行条件下、尽可能减少临时设施、减少施工用的管线、尽可能利用施工现场附近的原有建筑物作为施工临时用房、并利用永久性道路施工使用。

（2）最大限度地减少场内运输、减少场内材料、构件的二次搬运；各种材料按计划分期、分批进场、充分利用场边；各种材料堆放的位置，根据使用时间的要求、尽量靠近使用地点，节约转运劳动力和减少材料多次转运中的损耗；

（3）临时设施的布置，应利于施工管理及工人生产和生活；办公用房应靠近施工现场；福利设施应在生活区范围之内；

（3）施工平面布置要符合劳动保护、保密防火和环境保护的要求。施工现场的一切设施都要有利于生产，保证安全施工。要求场内道路畅通、机械设备的钢丝绳、电缆、缆绳等不妨碍交通、和必须通过道路时，应采取措施。有碍工人健康的设施及易燃设施应布置在下风方向，离生活区远一些。工地内应布置消防设备、出入口和设沉沙池和门卫。山区建设中还要考虑防洪泄洪等特殊要求。

施工组织设计创新：采用多媒体标书更好的阐述自己的施工布置、施工中重点、难点部位的应对措施，新材料、新工艺的应用、使自己的施工方案更加形象、具体。

二、施工现场平面布置图的布置原则有哪些

1、施工平面布置应严格控制在建筑红线之内。

2、平面布置要紧凑合理，尽量减少施工用地。

3、尽量利用原有建筑物或构筑物。

4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。

5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。

1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。

4）水泥库选择地势较高、排水方便靠近搅拌机的地方。

5）临时水电应就近铺设。

6、在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰。

7、符合施工现场卫生及安全技术要求和防火规范。

8、现场布置有利于各子项目施工作业。

9、考虑施工场地状况及场地主要出入口交通状况。

10、结合拟采用的施工方案及施工顺序。

11、满足半成品、原材料、周转材料堆放及钢筋加工需要。

12、满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

13、各种施工机械既满足各工作面作业需要又便于安装、拆卸。

三、竖向规划布置图与总平面规划布置图有什么不同

(一）总平面布置图

亦称“总体布置图”，按一般规定比例绘制，表示建筑物，构筑物的方位、间距以及道路网、绿化、竖向布置和基地临界情况等。图上有指北针，有的 还有风玫瑰图。

建筑总片面图 是表明新建房屋所在基础有关范围内的总体布置，他反映新建、拟建、原有和拆除的房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及原有环境的关系和邻界情况等。

建筑总平面图是表明新建房屋所在基础有关范围内的总体布置，他反映新建、拟建、原有和拆除的房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及原有环境的关系和邻界情况等。是房屋及其他设施施工的定位、土方施工以及绘制水、暖、电等管线总平面图和施工总平面图的依据。

从建筑总平面图中应包括以下内容：

（1）该建筑场地所处的位置与大小。

（2）新建房屋在场地内的位置以及与其邻近建筑物的距离。

（3）新建房屋的方位用指北针表明，有时用风向频率玫瑰图表示常年风向频率与方位。

（4）新建房屋首层室内地面与室外地坪及道路的绝对标高。

（5）场地内的道路布置与绿化安排。

（6）扩展房屋的预留地。

规划图指对一个社区或类似范围内日后的发展所做的规划图，其中标明用于居住区、商业区、工业区、公共活动区或其他用途的土地的大小和位置。土地利用规划图常是确定具体区划的基础。
